01 · 도면 PDF 입력

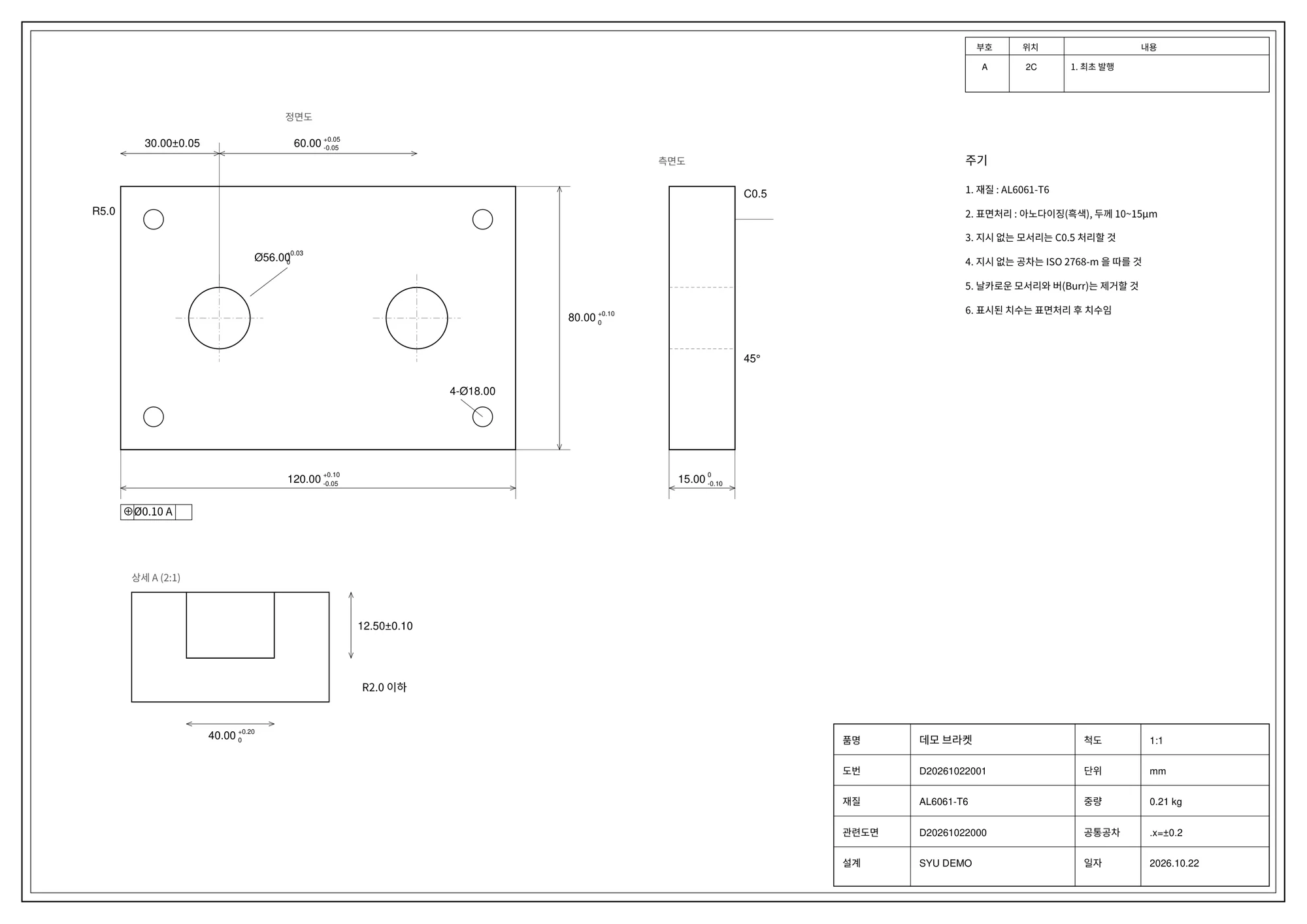

CAD 출력본과 인쇄 PDF, 여러 장으로 구성된 도면을 처리합니다. 폴더 감시 또는 화면 업로드 방식으로 작업을 시작합니다.
SYU OCR · DRAWING TO INSPECTION
도면을 넣으면, 검사성적서가 나옵니다.
도면 PDF에서 치수·공차·주기를 읽어 검사 항목을 정리하고, 사내 양식 그대로 검사성적서를 만듭니다. 인터넷 연결 없이 사내 PC에서 처리하므로 도면을 외부 서비스에 올릴 필요가 없습니다.
도면 치수를 검사성적서로 옮기는 업무에
제조 현장의 품질·검사 담당자는 도면의 치수와 공차를 확인하고, 검사 항목과 성적서 양식을 맞춥니다. SYU OCR은 이 준비 과정을 돕습니다. 인식 결과는 사람이 확인하고, 실제 측정과 합격 판정은 검사 담당자가 수행합니다.
도면과 검사 항목을 함께 확인
도면 PDF에서 읽은 치수·공차·주기를 원본 위치와 대조합니다. 잘못 읽힌 값과 항목 구분을 수정한 뒤 출력에 사용할 내용을 확정합니다.
엑셀 검사성적서와 풍선도면으로 연결
확정한 검사 항목을 고객사 성적서 양식에 채우고, 같은 항목 번호를 풍선도면 PDF에 표시합니다. 측정치와 판정 칸은 실제 검사 때 입력합니다.
가상 도면의 검사 항목 예제입니다. CSV는 항목 구성을 확인하는 자료이며, 고객사 양식으로 출력하는 엑셀 검사성적서와는 다릅니다.
시범 운영에서 확인할 것
사용할 도면의 품질과 표기 방식, 치수·공차의 인식 결과, 사람의 수정 범위, 성적서 양식과 항목 번호 연결을 함께 확인합니다. 적용 범위와 도입 조건은 결과를 확인한 뒤 협의합니다.
SYU OCR 시범 운영 상담옮겨 적는 작업을 줄이고, 확인에 집중합니다
| 기존 업무 | SYU OCR 도입 후 |
|---|---|
| 치수와 공차를 한 줄씩 옮겨 적기 | 도면에서 검사 항목 표를 먼저 생성 |
| 누락된 항목과 뒤섞인 번호 찾기 | 도면 위치 순서로 번호를 매기고 풍선도면으로 대조 |
| 성적서에 다시 입력하고 서식 맞추기 | 사내 양식의 엑셀·인쇄본으로 출력 |
| 외부 도면 업로드에 따른 보안 검토 | 인터넷 없이 사내 PC 안에서 처리 |
자동으로 정리하고, 사람이 확정합니다
-
01
도면 입력
A4~A0 도면 PDF와 여러 장 묶음을 폴더에 넣거나 화면에 업로드합니다. 도번을 확인할 수 없는 파일은 따로 모아 입력받습니다.
-
02
항목·공차 정리
거리·외경·내경·반경·각도·면취·위치도·주기를 구분합니다. 겹쳐 쓴 공차, ± 표기와 한계 표기를 나누고 도면 위치에 항목 번호를 표시합니다.
-
03
검수·교정
도면과 인식한 값을 나란히 대조하고 글자나 영역을 수정합니다. 여러 치수를 선택해 종류·포함 여부를 바꾸고, 누가 언제 무엇을 고쳤는지 이력으로 남깁니다.
-
04
성적서·풍선도면 출력
확정한 항목을 사내 성적서 양식에 채워 엑셀·인쇄본으로 출력합니다. 같은 항목 번호가 표시된 풍선도면 PDF를 함께 만듭니다.
입력부터 출력까지, 실제 화면으로 확인하세요
02 · 검사 항목 워크시트

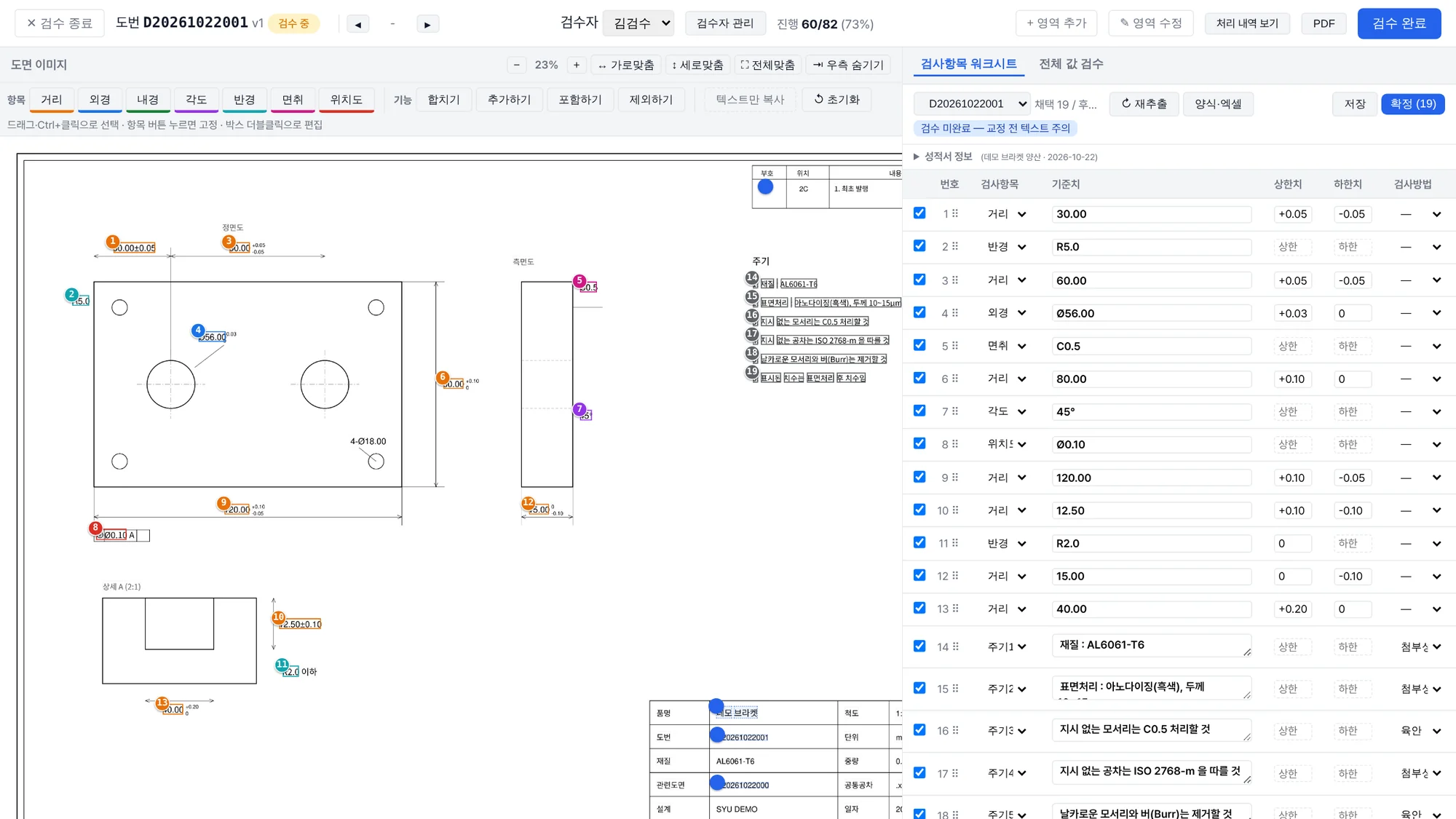

기준치와 상·하한 공차를 항목별로 정리합니다. 도면 위 번호와 표의 항목을 대조하고, 여러 영역을 드래그로 선택해 종류를 바꾸거나 포함·제외할 수 있습니다.
03 · 사람이 최종 검수

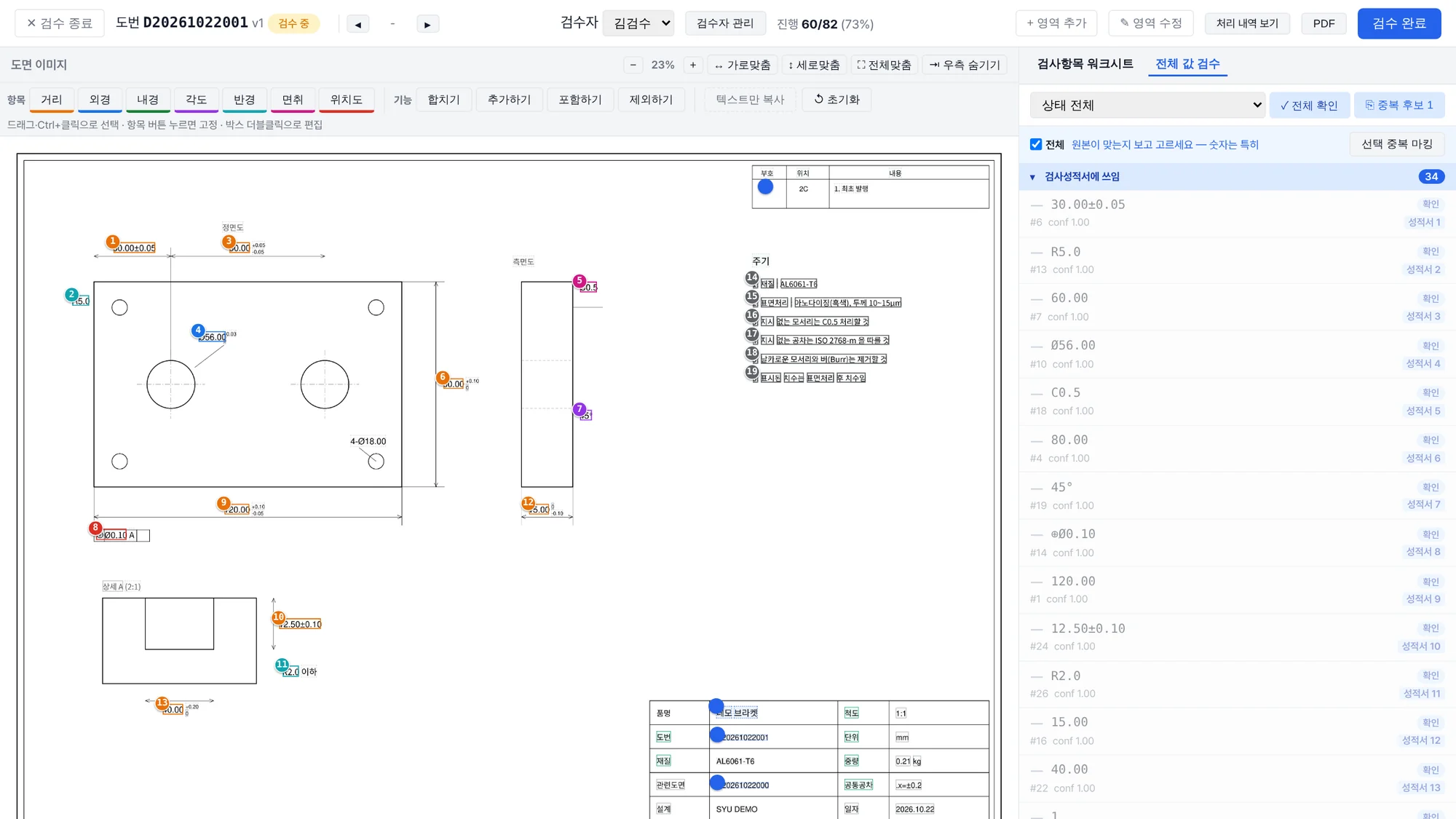

성적서에 쓰이는 값부터 확인하고 잘못 읽은 글자·영역을 고칩니다. 중복 후보를 확인하고 검수를 완료한 뒤 결과를 확정합니다.
교정한 내용이 다음 작업으로 이어집니다
같은 도면을 다시 처리할 때 이전 교정 내용을 적용하고, 확정된 성적서를 바탕으로 다른 도면의 검사 항목을 제안합니다. 학습된 내용은 화면에서 조회·수정·백업할 수 있습니다.
04 · 사내 양식의 검사성적서

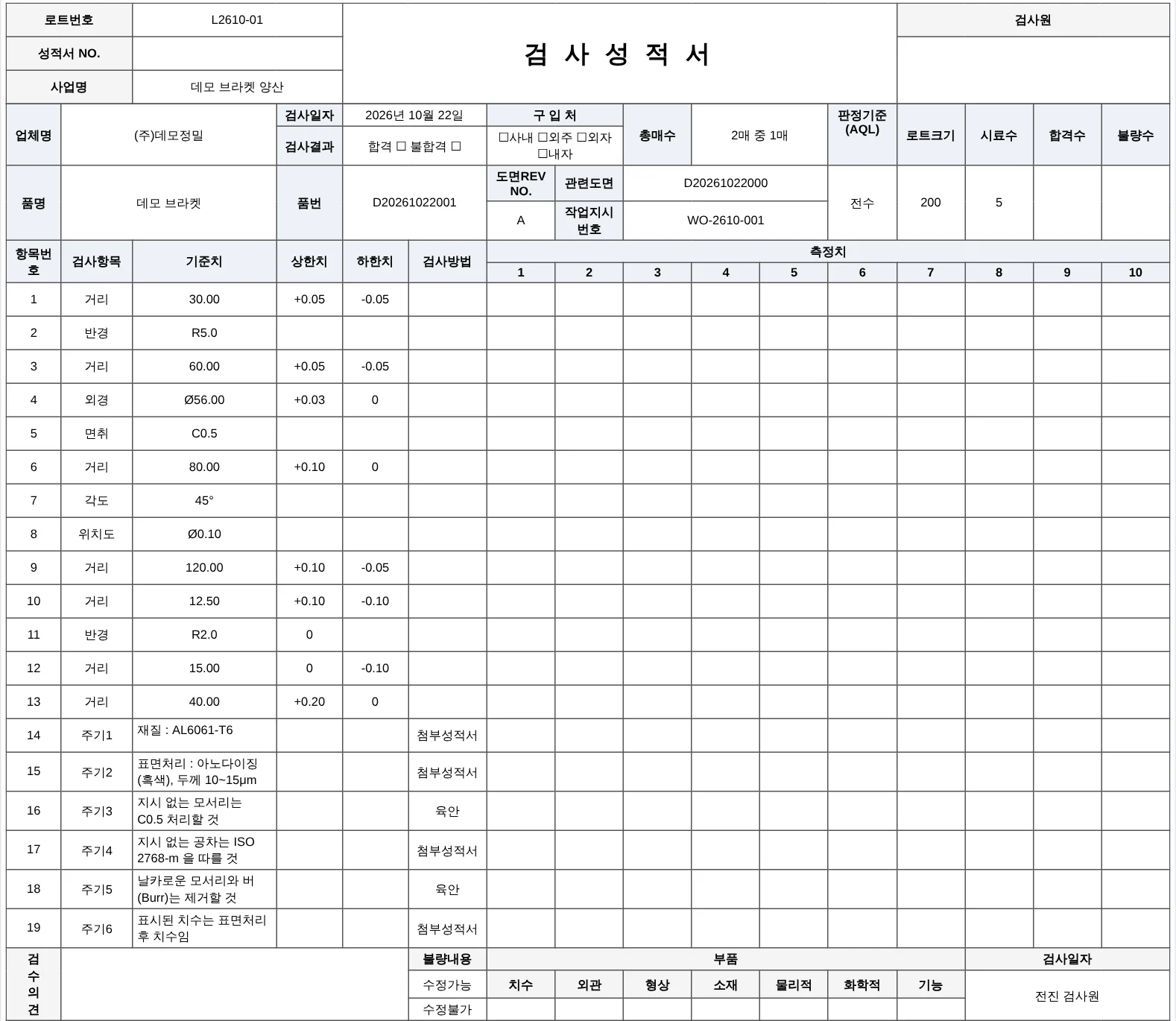

품명·품번·도면 개정·관련 도면과 사업명·검사일자·로트를 양식에 채웁니다. 항목이 많으면 머리말을 반복해 페이지를 나누며, 측정치와 판정 칸은 실제 검사 시 입력하도록 비워 둡니다.
05 · 번호가 이어지는 풍선도면

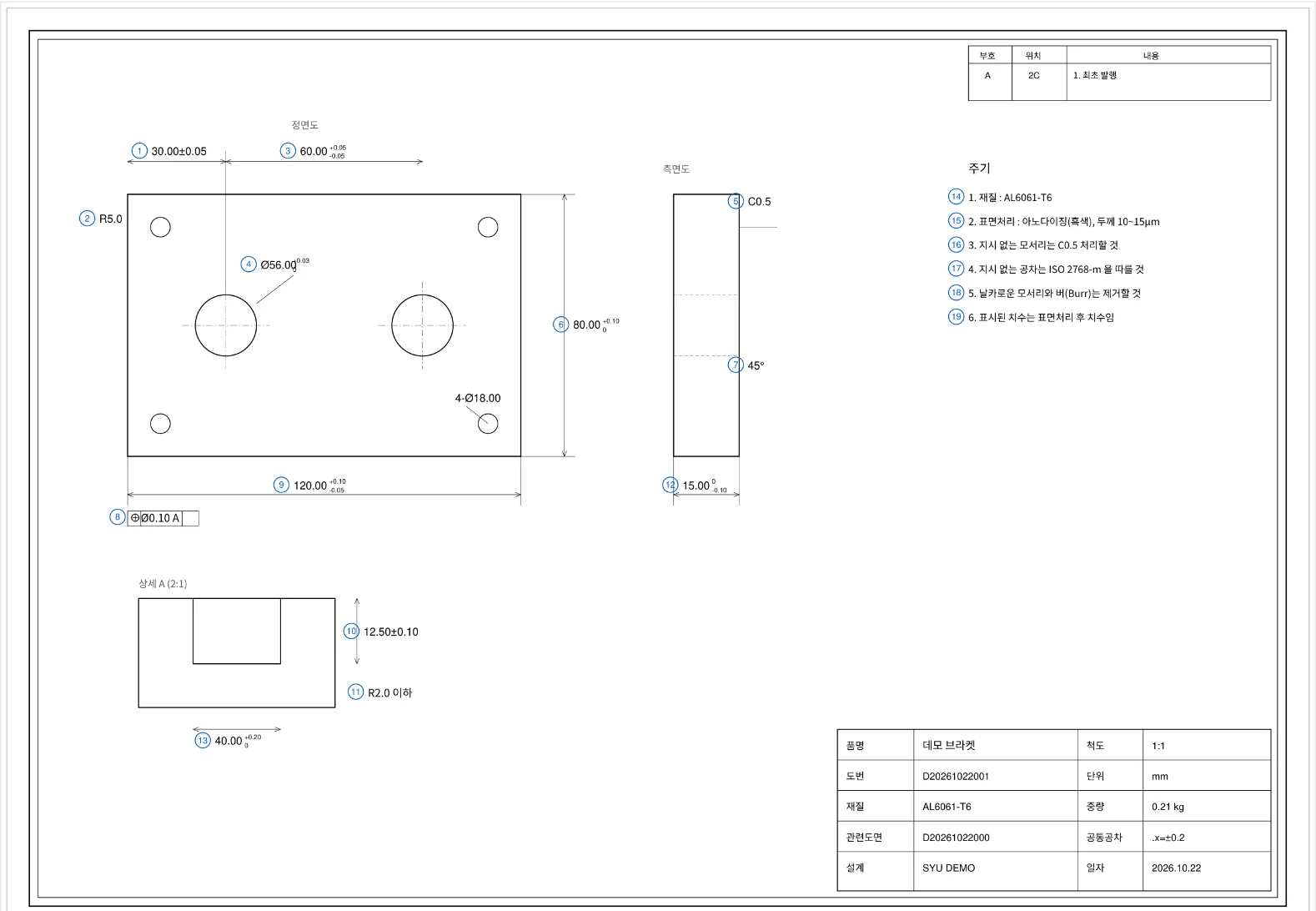

성적서와 같은 항목 번호를 도면 위에 표시합니다. 가까운 치수끼리 이어지는 순서로 배치하고 PDF로 출력하여 검사원이 번호를 따라 해당 치수를 찾을 수 있게 합니다.
정밀가공 제조사 적용 사례
정밀 부품 도면을 대상으로 인터넷이 차단된 사내망에 설치·운영한 사례입니다. 대표 도면과 A0 도면 4매 묶음을 대상으로 확인한 결과입니다.
- 대표 도면에서 인식한 치수
- 133개
- 그중 성적서에 누락된 항목
- 0건
- A0 도면 4매 처리 사례
- 약 2분 30초
인식 결과와 처리 시간은 도면 상태·처리 환경에 따라 달라지며, 검수자가 최종 확인한 뒤 확정합니다.
고객사 도면으로 먼저 확인합니다
사내 Windows PC 또는 서버 1대에 설치합니다. 고객사 성적서 양식·도번 형식·검사 항목 구분에 맞춰 구성하고, 도면 몇 건으로 결과를 확인한 뒤 도입 범위를 결정합니다.
OCR 도입 문의- 사내 설치형 · 인터넷 연결 없이 동작
- 고객사 검사성적서 양식에 맞춘 구성
- 고객사 도면을 이용한 시범 운영
SYU OCR 도입 전 자주 묻는 질문
도면을 외부 AI 서비스에 올려야 하나요?
사내 Windows PC 또는 서버에 설치해 인터넷 연결 없이 처리하는 방식입니다. 고객사 도면을 외부 서비스에 업로드하지 않고 사내에서 인식과 검수를 진행합니다.
어떤 도면과 검사 정보를 다루나요?
A4~A0 도면 PDF와 여러 장의 도면을 입력하고, 치수·공차·주기를 검사 항목으로 정리합니다. 실제 도면과 도번 형식에 따른 인식 결과는 시범 운영에서 확인합니다.
인식된 치수와 공차를 사람이 확인할 수 있나요?
도면과 인식 결과를 나란히 비교하고 글자·영역·항목 구분을 수정할 수 있습니다. 검수와 교정 이력을 남기고 확정한 항목을 출력에 사용합니다.
검사성적서와 풍선도면은 어떤 형식으로 나오나요?
고객사 양식에 맞춘 검사성적서를 엑셀·인쇄본으로 출력하고, 같은 검사 항목 번호를 표시한 풍선도면 PDF를 만듭니다. 실제 측정치와 판정은 검사 시 입력합니다.
도입 상담 전에 무엇을 준비하면 되나요?
사용할 도면 PDF의 형식, 현재 검사성적서 양식, 도번 규칙과 설치할 PC·서버 환경을 정리해 주세요. 자료 전달 범위와 방법은 상담에서 협의하고, 시범 운영 결과로 적용 범위를 결정합니다.
